聲納管道檢測是采用聲波反射原理對管道缺陷（如：變形、破裂、坍塌）和管道淤積情況進行量化分析的檢測技術。很多情況管道內滿水或水位較高而且又降水困難，此時可使用聲納檢測代替CCTV檢測，是CCTV檢測方案的一種補充方案。

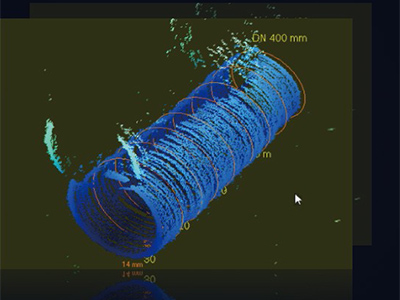

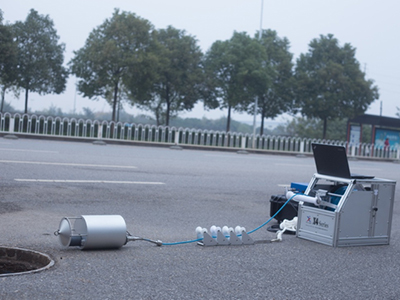

聲吶檢測設備采用聲納成像技術，將聲納頭置于排水管道內部的水下（滿管、半管均可），機器人爬行器（可滑行、漂?。┰诠艿纼?nèi)移動，結合管道聲納檢測成像分析軟件，實時采集并顯示出高分辨率的輪廓圖片。

聲吶管道檢測方案具有以下優缺點：

• 聲吶管道檢測優點：聲納檢測能提供量化數據，檢測和鑒定管道的破損情況比較準確，對管道材質無要求，能夠進行長距離管道檢測。

• 聲吶管道檢測缺點：聲吶檢測成像不是真實的實像，而是虛擬的輪廓圖，不宜作為結構性缺陷的最終評判依據，僅僅作參考依據。




管道聲納檢測的施工流程：

• 系統校準：進行檢測前應從被檢管道中取水樣，并通過調整聲波速度對系統進行校準。

• 管井編號：在每一段管道記錄圖像前，應錄入地名和被測管段的起點、終點編號，若有圖紙的，以圖紙編號為準，沒有圖紙的可以自行編號。

• 設備進入推進：把設備放入待檢測管道井，聲納檢測的探頭的推進方向應與水流方向和管道軸線一致；一般情況下探頭推進速度應不超過6米/分鐘；在檢測過程中應根據被檢測管道的規格，在規定采樣間隔和管道變異處應停止探頭行進，定點采集數據，其停頓時間應大于一個掃描周期。



聲納檢測主要服務于管道中水不能排凈而且無法倒水的情況管線的檢測，例如：滿水污水管道檢測、滿水污水箱涵檢測等等



箱涵檢測



市政污水管道檢測

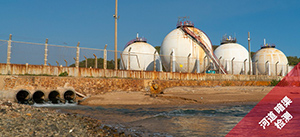

河道暗渠檢測

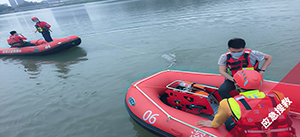

應急搶險
