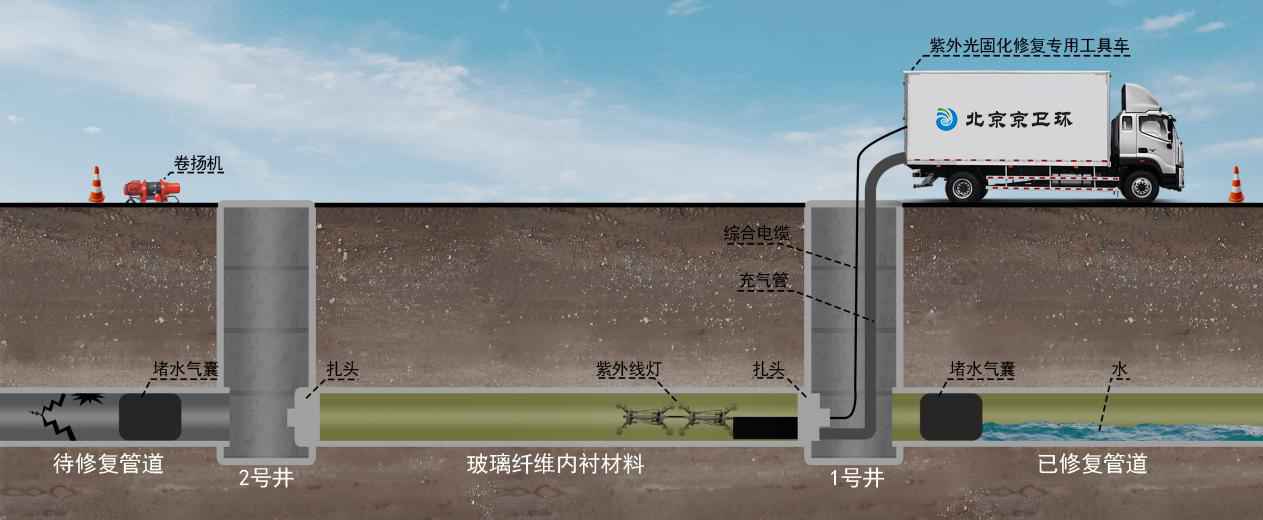

UV-CIPP即紫外光固化非開挖修復工藝，是一種最常見也是最成熟的原位修復工藝,該工藝使用機械將浸滿感光性樹脂軟管牽引拖入被修復的管道，灌注壓縮空氣后，使軟管緊貼管道內壁,然后通過紫外光燈照射，使樹脂在管道內部固化,形成高強度內襯樹脂新管的管道整段內襯修復技術。相當于在待修復的污水管、雨水管和壓力干管形成一段無縫隙的“管中管”。

紫外光固化非開挖修復工藝適應于圓形管、非圓形管和彎曲管道修復,適應管徑范圍為DN150~DN1600。一次修復最長可達200m；

紫外光固化非開挖修復工藝修復后的使用年限最少可達到50年;

該工藝可解決市政排水管道破裂、滲漏、腐蝕、樹根、支管暗接等問題，可取代原管道承受外部荷載，加固原管道；

(一)非開挖：使用UV紫外光固化通過檢查井進行施工，無需挖掘。這樣既不用破壞路面，同時也不影響城市交通。

(二)對現有管道無損壞：施工過程不用擔心會因其他非開挖而損壞城市目前的管道或影響其它管線（例如：電纜管溝或燃?xì)夤苈罚?

(三)施工速度快：紫外光固化工藝可以每分鐘修復大約1米的管道,大大縮短了修復管道所需的時間。

(四)環保安全：UV-CIPP固化過程不用水，固化工藝中不產生廢水,相對于翻轉工藝更加環保。

(五)不影響管道流量：與翻轉內襯技術相同，內襯新管表面光滑，水流摩擦下降，雖然整體稍微縮徑，但流量基本不受影響；

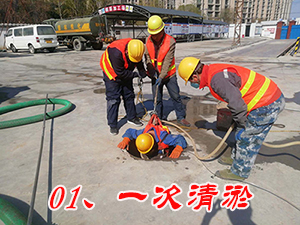

(一) 一次清淤：在修復施工前，需要使用清淤設備對管道中大部分的污泥、雜物進行清理，確保管道中無大量污泥。

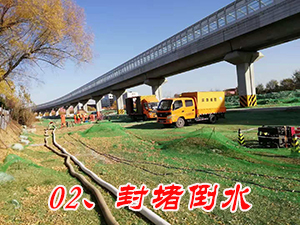

(二) 封堵導流：將待修復管道上游和下游井口用氣囊進行封堵，并使用水泵進行堵水后導流工作,確保施工段管道無污水流入。

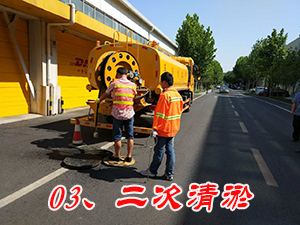

(三) 二次清淤：使用高壓水清洗車將管道反復沖洗干凈，直至管道達到紫外修復的要求，要求無石快、無明顯的淤泥；沖洗完成后，使用CCTV管道檢測機器人對待修復管道間進行修復前的檢測，以確認達到紫外光CIPP修復條件。

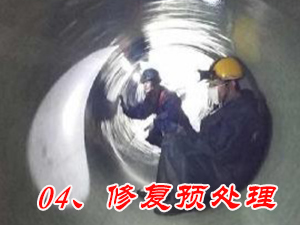

(四) 修復前預處理：待修復管道要求內部無管道塌陷，管道軸向彎曲度小于30度，管道挫口小于50mm，管道內無鋼筋及尖銳突出物。如果管道內有小面積塌陷、破損及尖銳的鋼筋等情況，則需要進行預先采取相應方法進行預處理。

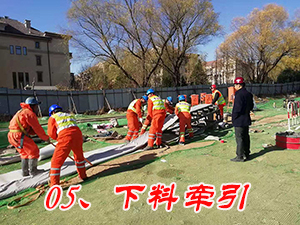

(五) 材料牽引：在清洗后的管道內預先鋪設一層墊膜，以便材料可以無摩擦的進入既有管道。將材料牽引拖入管內。

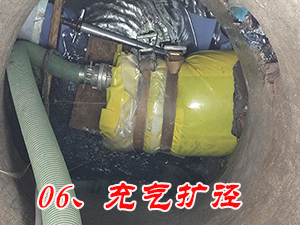

(六) 充氣擴徑：對樹脂管內進行充氣，使樹脂管道與原有管道充分緊貼。

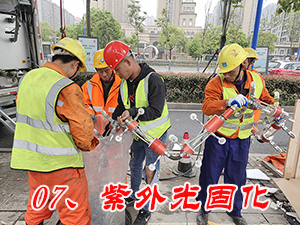

(七)紫外光固化修復：將紫外燈放入已充好壓縮空氣的修復管道內，配合材料本身的特性，設置牽引機牽引的速度與光硬化速度，利用特殊波長的紫外線燈照射修復材料進行固化。固化后內膜去除。

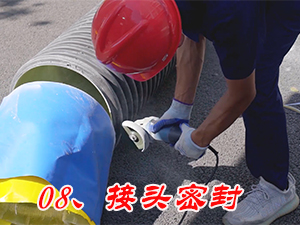

(八) 接頭密封：內襯材料冷卻后，切除管口的扎頭并用快干水泥抹口，防止扎頭漏水;

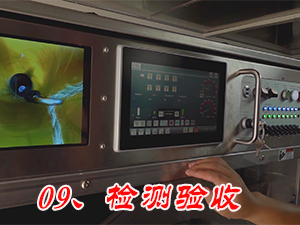

(九) 檢測驗收：使用CCTV機器人對修復完成管道內的內襯的總體狀況、管道圓潤度、管壁光滑度進行檢測，若發現問題應及時采取措施，以確保修復工程高質量完成。

(十) 提交資料：驗收完成后，向業主方提交影像和記錄資料。

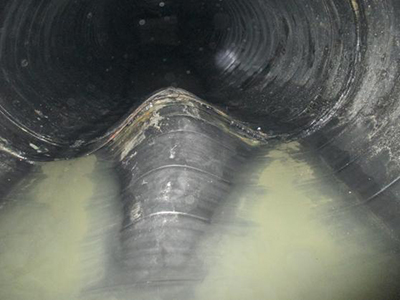

管道修復前

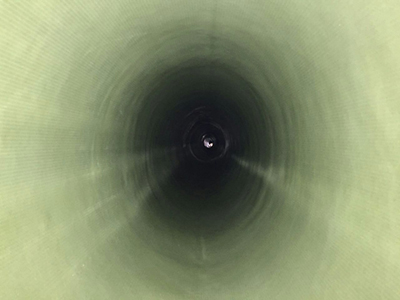

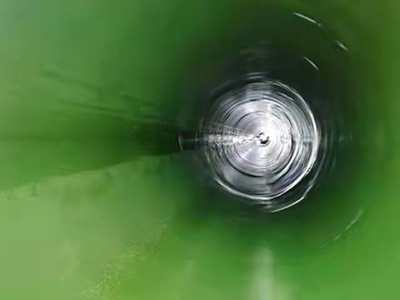

管道修復后

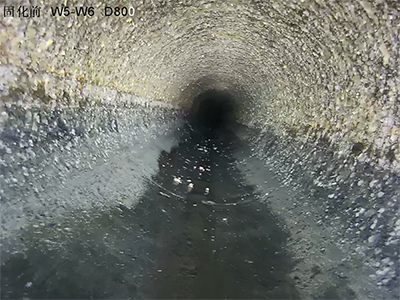

管道修復前

管道修復后
